امروزه با افزایش تقاضا برای انرژی الکتریکی در ساختمان‌های مسکونی، به‌ویژه در مجتمع‌های بزرگ، آپارتمان‌ها و خانه‌های مجهز به تجهیزات پرمصرف مانند سیستم‌های تهویه مطبوع، آسانسورها و پمپ‌های آب، استفاده از برق سه‌فاز به یک ضرورت تبدیل شده است. برق سه‌فاز با ارائه توان بالاتر و توزیع متعادل‌تر بار الکتریکی، گزینه‌ای مناسب برای پاسخگویی به این نیازهاست. این مقاله به بررسی اصول، مراحل نصب، استانداردها و نکات کلیدی مرتبط با نصب برق سه‌فاز در ساختمان‌های مسکونی می‌پردازد.

افزایش مصرف انرژی در ساختمان‌های مدرن، به‌ویژه در شهرهای بزرگ، باعث شده است که سیستم‌های تک‌فاز در برخی موارد پاسخگوی نیازهای برقی نباشند. برق سه‌فاز با توانایی تأمین توان بالا، کاهش تلفات انرژی و پشتیبانی از تجهیزات سنگین، به گزینه‌ای محبوب در طراحی تأسیسات برقی تبدیل شده است. این مقاله با هدف ارائه راهنمایی جامع، به تشریح مراحل نصب، الزامات فنی و ایمنی و همچنین چالش‌های مرتبط با این فرآیند می‌پردازد.

2. مبانی برق سه‌فاز

2.1 تعریف برق سه‌فاز
برق سه‌فاز نوعی سیستم توزیع توان الکتریکی است که از سه جریان متناوب با اختلاف فاز 120 درجه استفاده می‌کند. این سیستم معمولاً شامل سه فاز (L1، L2، L3) و یک نول (N) است که در برخی موارد همراه با یک هادی زمین (E) ارائه می‌شود. در ایران، ولتاژ استاندارد بین فازها 400 ولت و بین هر فاز و نول 230 ولت است. این سیستم به دلیل توانایی انتقال توان بالا و کارایی بهتر، در مقایسه با سیستم تک‌فاز، در کاربردهای صنعتی و مسکونی سنگین مورد استفاده قرار می‌گیرد.

2.2 مزایای برق سه‌فاز

• توزیع متعادل بار: برق سه‌فاز امکان توزیع یکنواخت بارهای الکتریکی را فراهم می‌کند که باعث کاهش فشار بر روی هر فاز می‌شود. این ویژگی به‌ویژه در ساختمان‌های چندواحدی که مصرف انرژی بالایی دارند، بسیار مفید است.
• کارایی بالاتر: تجهیزات سه‌فاز، مانند موتورهای الکتریکی، کارایی بیشتری نسبت به نمونه‌های تک‌فاز دارند و مصرف انرژی کمتری دارند.
• کاهش هزینه‌های کابل‌کشی: در مقایسه با سیستم تک‌فاز با توان مشابه، کابل‌کشی سه‌فاز به دلیل استفاده از هادی‌های نازک‌تر، هزینه کمتری دارد.
• پشتیبانی از تجهیزات پرمصرف: دستگاه‌هایی مانند آسانسورها، پمپ‌های حرارتی، سیستم‌های تهویه مطبوع بزرگ و تجهیزات صنعتی خانگی نیاز به برق سه‌فاز دارند.

2.3 معایب برق سه‌فاز

• هزینه اولیه بالاتر: نصب سیستم سه‌فاز به دلیل نیاز به تجهیزات خاص مانند تابلوهای توزیع سه‌فاز و کنتورهای ویژه، هزینه اولیه بیشتری دارد.
• پیچیدگی نصب: طراحی و اجرای سیستم سه‌فاز نیاز به دانش فنی و رعایت دقیق استانداردها دارد.
• نیاز به تعمیر و نگهداری تخصصی: در صورت خرابی، تعمیر سیستم‌های سه‌فاز به تکنسین‌های متخصص نیاز دارد.
• خطر ایمنی بیشتر: به دلیل ولتاژ بالاتر، ریسک برق‌گرفتگی و حوادث الکتریکی در سیستم‌های سه‌فاز بیشتر است.

3. الزامات اولیه برای نصب برق سه‌فاز

3.1 ارزیابی نیازهای برقی
قبل از نصب برق سه‌فاز، باید نیازهای برقی ساختمان به دقت ارزیابی شود. این شامل بررسی تعداد و نوع تجهیزات الکتریکی، میزان مصرف انرژی و پیش‌بینی بارهای آینده است. برای مثال، یک ساختمان مسکونی با چندین واحد آپارتمانی، آسانسور و سیستم گرمایش مرکزی ممکن است به برق سه‌فاز نیاز داشته باشد. محاسبات بار باید شامل ضریب هم‌زمانی (Demand Factor) باشد تا از تخصیص بیش از حد یا کمبود ظرفیت جلوگیری شود.

3.2 استانداردها و مقررات
نصب برق سه‌فاز در ایران باید مطابق با استانداردهای ملی و بین‌المللی انجام شود. برخی از استانداردهای کلیدی عبارتند از:

• استاندارد IEC 60364: استاندارد بین‌المللی برای نصب‌های الکتریکی در ساختمان‌ها که شامل الزامات ایمنی و طراحی است.
• مقررات ملی ساختمان ایران (مبحث 13): این مقررات الزامات طراحی و اجرای تأسیسات برقی در ساختمان‌ها را مشخص می‌کند.
• استانداردهای شرکت توانیر: این استانداردها شرایط اتصال به شبکه توزیع برق سه‌فاز را تعیین می‌کنند.
  رعایت این استانداردها تضمین می‌کند که سیستم نصب‌شده ایمن، کارآمد و مطابق با قوانین باشد.

3.3 مجوزهای لازم
برای نصب برق سه‌فاز، باید درخواست رسمی به شرکت توزیع نیروی برق منطقه ارائه شود. این درخواست شامل نقشه‌های تأسیسات برقی، مشخصات بار مصرفی و تأییدیه مهندس ناظر است. پس از بررسی و تأیید، کنتور سه‌فاز تخصیص داده می‌شود. همچنین، ممکن است نیاز به هماهنگی با سازمان نظام مهندسی برای تأیید نقشه‌ها و نظارت بر اجرا باشد.

4. مراحل نصب برق سه‌فاز

4.1 طراحی سیستم
طراحی سیستم برق سه‌فاز شامل محاسبات بار، انتخاب تجهیزات مناسب و ترسیم نقشه‌های الکتریکی است. این مرحله باید توسط مهندس برق با تجربه انجام شود. نکات کلیدی در طراحی:

• محاسبه بار: مجموع بارهای الکتریکی ساختمان باید محاسبه شده و ضریب هم‌زمانی در نظر گرفته شود. این محاسبات شامل بارهای روشنایی، پریزها، تجهیزات تهویه و سایر دستگاه‌های پرمصرف است.
• انتخاب کابل: کابل‌های مناسب با توجه به جریان نامی و طول مسیر انتخاب می‌شوند. معمولاً از کابل‌های چندرشته‌ای با مقطع مناسب استفاده می‌شود.
• تابلوی توزیع: تابلوی اصلی باید قادر به مدیریت بارهای سه‌فاز و تک‌فاز باشد و شامل کلیدهای حفاظتی و باس‌بارهای مناسب باشد.

4.2 انتخاب تجهیزات
تجهیزات مورد نیاز برای نصب برق سه‌فاز شامل موارد زیر است:

• کنتور سه‌فاز: برای اندازه‌گیری مصرف انرژی.
• کلیدهای حفاظتی: مانند کلیدهای مینیاتوری (MCB) و کلیدهای جریان باقی‌مانده (RCD) برای حفاظت در برابر اضافه‌بار و نشتی جریان.
• کابل‌ها و هادی‌ها: کابل‌های چندرشته‌ای با مقطع مناسب و هادی‌های زمین.
• تابلوی توزیع: شامل باس‌بارهای سه‌فاز، کلیدهای اصلی و فرعی و سیستم‌های حفاظتی.
• سیستم ارتینگ: برای ایمنی و جلوگیری از برق‌گرفتگی.

4.3 اجرای کابل‌کشی
کابل‌کشی باید مطابق با نقشه‌های طراحی انجام شود. نکات مهم در این مرحله:

• استفاده از کابل‌های با کیفیت و استاندارد.
• رعایت فاصله مناسب بین کابل‌های قدرت و کابل‌های مخابراتی برای جلوگیری از تداخل.
• استفاده از لوله‌های محافظ (کاندوئیت) در مسیرهای کابل‌کشی برای افزایش ایمنی.
• اطمینان از اتصالات محکم و عایق‌بندی مناسب.

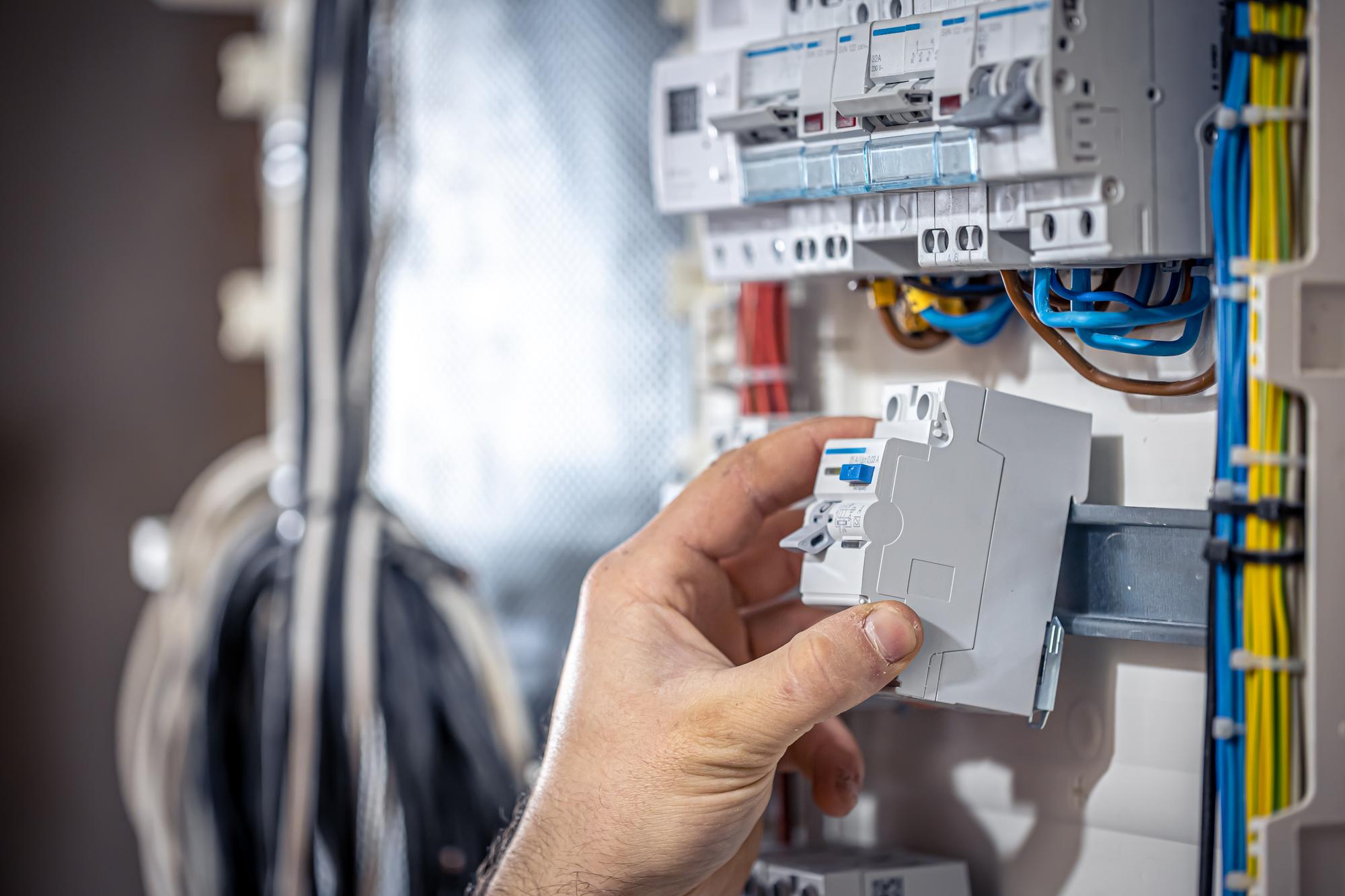

4.4 نصب تابلوی توزیع
تابلوی توزیع سه‌فاز قلب سیستم الکتریکی ساختمان است. این تابلو باید شامل:

• کلید اصلی سه‌فاز برای قطع و وصل کلی سیستم.
• باس‌بارهای مسی یا آلومینیومی برای توزیع جریان.
• کلیدهای حفاظتی برای هر مدار.
• سیستم ارتینگ مناسب برای اتصال به زمین.

4.5 اتصال به شبکه برق
پس از نصب تجهیزات و کابل‌کشی، سیستم باید به شبکه برق شرکت توزیع متصل شود. این مرحله شامل نصب کنتور سه‌فاز و بازرسی توسط کارشناسان شرکت توزیع است. بازرسی شامل بررسی انطباق سیستم با استانداردها و ایمنی آن است.

4.6 تست و راه‌اندازی
پس از نصب، سیستم باید به طور کامل تست شود. این شامل:

• بررسی اتصالات و اطمینان از عدم وجود اتصال کوتاه یا نشتی جریان.
• تست کلیدهای حفاظتی برای اطمینان از عملکرد صحیح.
• اندازه‌گیری مقاومت سیستم ارت برای اطمینان از ایمنی.
• بررسی تعادل بار بین فازها برای جلوگیری از اضافه‌بار روی یک فاز.

5. نکات ایمنی
ایمنی در نصب برق سه‌فاز از اهمیت بالایی برخوردار است. برخی از نکات کلیدی:

• سیستم ارتینگ: نصب سیستم ارت مناسب برای جلوگیری از برق‌گرفتگی و آسیب به تجهیزات. مقاومت سیستم ارت باید مطابق با استانداردها (معمولاً کمتر از 5 اهم) باشد.
• کلیدهای حفاظتی: استفاده از کلیدهای RCD برای محافظت در برابر نشتی جریان.
• برچسب‌گذاری: تمامی مدارها و تجهیزات باید به طور واضح برچسب‌گذاری شوند تا شناسایی و تعمیر آسان‌تر شود.
• رعایت فاصله ایمن: فاصله مناسب بین تجهیزات الکتریکی و سایر اجزای ساختمان باید رعایت شود تا از حوادث جلوگیری شود.
• آموزش کاربران: ساکنان ساختمان باید در مورد خطرات برق سه‌فاز و نحوه استفاده ایمن از سیستم آموزش ببینند.

6. چالش‌ها و راهکارها

6.1 چالش‌ها

• هزینه بالا: هزینه اولیه نصب برق سه‌فاز ممکن است برای برخی ساختمان‌ها بالا باشد، به‌ویژه اگر نیاز به ارتقای زیرساخت‌های شبکه باشد.
• پیچیدگی طراحی: طراحی و اجرای سیستم سه‌فاز نیاز به دانش فنی بالا و تجربه عملی دارد.
• محدودیت‌های شبکه: در برخی مناطق، شبکه توزیع برق ممکن است ظرفیت کافی برای تأمین برق سه‌فاز نداشته باشد.
• نگهداری و تعمیرات: سیستم‌های سه‌فاز نیاز به تعمیر و نگهداری تخصصی دارند که ممکن است هزینه‌بر باشد.

6.2 راهکارها

• استفاده از تجهیزات با کیفیت و استاندارد برای کاهش هزینه‌های نگهداری در بلندمدت.
• همکاری با مهندسان مجرب برای طراحی دقیق و بهینه سیستم.
• هماهنگی با شرکت توزیع برق برای اطمینان از ظرفیت شبکه و دریافت مشاوره فنی.
• برنامه‌ریزی منظم برای بازرسی و نگهداری سیستم به منظور جلوگیری از خرابی‌های ناگهانی.

7. مقایسه برق سه‌فاز و تک‌فاز
برق سه‌فاز در مقایسه با تک‌فاز مزایای متعددی دارد، اما انتخاب بین این دو به نیازهای ساختمان بستگی دارد. در جدول زیر مقایسه‌ای بین این دو سیستم ارائه شده است:

این مقایسه نشان می‌دهد که برق سه‌فاز برای ساختمان‌های با مصرف بالا و تجهیزات سنگین مناسب‌تر است، در حالی که برق تک‌فاز برای خانه‌های کوچک با مصرف کم کافی است.

8. نتیجه‌گیری
نصب برق سه‌فاز در ساختمان‌های مسکونی می‌تواند راه‌حلی کارآمد برای تأمین نیازهای انرژی در مجتمع‌های بزرگ و خانه‌های مجهز به تجهیزات پرمصرف باشد. این سیستم با ارائه توان بالا، توزیع متعادل بار و کارایی بهتر، گزینه‌ای مناسب برای آینده‌نگری در طراحی تأسیسات برقی است. با این حال، نصب برق سه‌فاز نیازمند برنامه‌ریزی دقیق، رعایت استانداردها و استفاده از تجهیزات مناسب است. چالش‌هایی مانند هزینه بالا و پیچیدگی طراحی می‌توانند با همکاری متخصصان و استفاده از تجهیزات با کیفیت مدیریت شوند. با رعایت نکات ایمنی و استانداردهای مربوطه، می‌توان سیستمی ایمن، پایدار و کارآمد ایجاد کرد که نیازهای حال و آینده ساختمان را برآورده کند.
